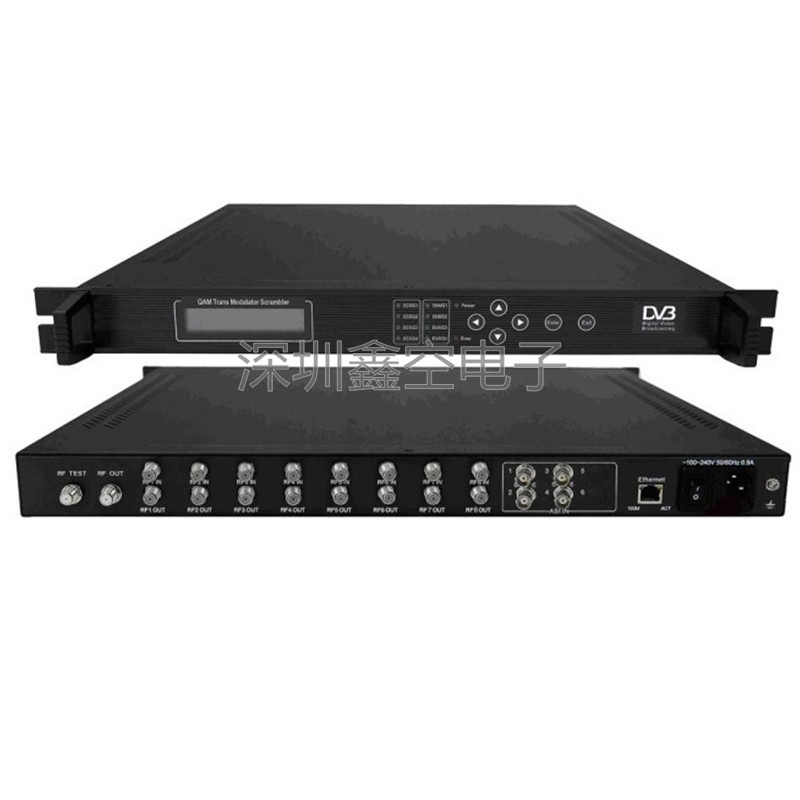

SC-4135八路DVB-S/S2转四路QAM综合调制器有线数字电视前端解调复用加扰设备

SC-4135八路DVB-S/S2转四路QAM综合调制器有线数字电视前端解调复用加扰设备

概述SC-4135八路DVB-S/S2转四路QAM综合调制器支持8路DVB-S/S2卫星信号和4路ASI输入，输入的12路码流可以任意的复用到4路输出通道，支持节目名称、节目号、PID的任意修改；同时支持4路复用流经过加扰模块进行DVB同密加扰，可支持4个CAS同密，加扰码流再被调制成四路QAM/DVB-C射频信号通过1路F头输出，完成 DVB-S/S2卫星信号转QAM/DVB-C信号的功能，是有线数字电视前端中卫星信号解调、复用、加扰、调制的主要设备之一。

特点

 支持 4 套 CAS 同密

 超大缓存，抗突发码率，PCR 校正

 可配置 PID 过滤、PID 重映射，PSI/SI 信息编辑和同步更新

 支持输入、输出信号的实时监测

 支持中英文液晶显示，前面板按键操作和远程网管控制

 高可靠性设计，运行稳定

技术指标

输入DVB-S/S28 路，F 头（频率范围:950-2150Mhz）ASI4 路，DVB 标准，BNC 接口

输出接口F 头，阻抗 75Ω

调制标准DVB-C

频率范围47-870Mhz

输出电平80-110dB

衰减范围0-30dB（0.5dB 步进）

符号率5-9Mbaud/s

星座16QAM、32QAM、64QAM、128QAM、256QAM

滚将系数0.15MER＞40dBBER0

网络管理以太网接口10/100M RJ45

常规特性

尺寸482mm×410 mm×44mm

环境0～45℃（工作）；-20～80℃（储存）

电源100VAC-240VAC，50Hz，25W

订购指南

SC-41256×RF/QPSK/DVB-S+6×ASI 输入，4×RF/QAM/DVB-C 输出

SC-41358×RF/QPSK/DVB-S+4×ASI 输入，4×RF/QAM/DVB-C 输出
