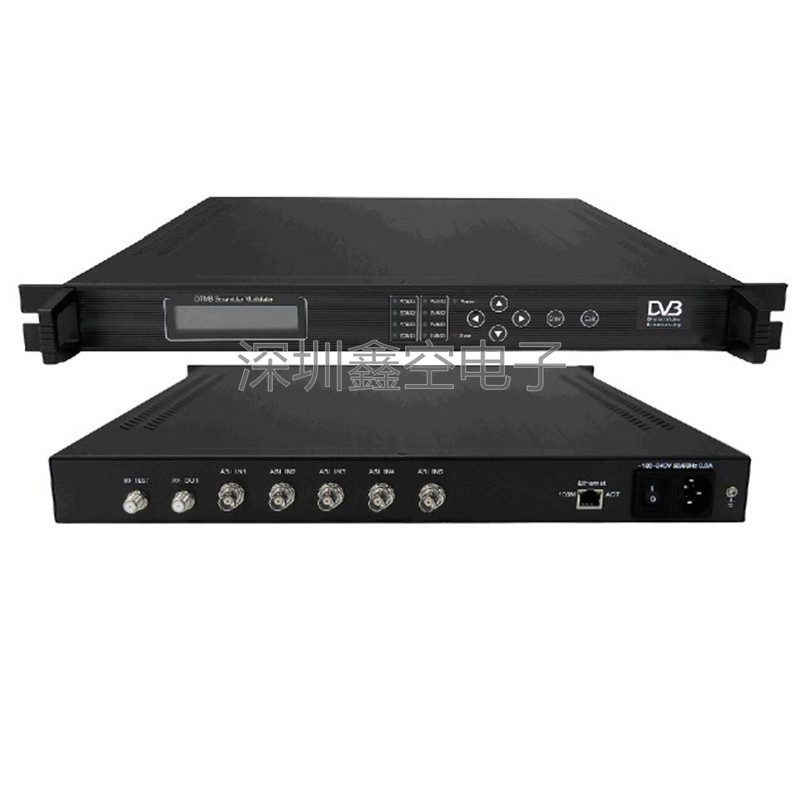

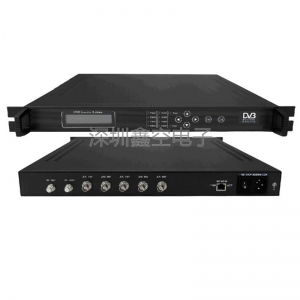

SC-4157单路国标综合调制器5路ASI输入数字电视前端中复用加扰调制设备

概述SC-4157单路国标综合调制器支持5路ASI输入，输入的5路ASI码流可以任意的复用到1路输出通道，支持节目名称、节目号、PID的任意修改;同时支持1路复

用流经过加扰模块进行DVB同密加扰，可支持4个CAS同密，加扰码流再被调制成1路DTMB射频信号通过1路F头输出，完成ASI基带信号的加扰和调制的功能，

是无线数字电视前端中复用、加扰、调制的主要设备之一。

特点

 支持5路ASI流输入，复用，加扰

 超大缓存，抗突发码率，PCR校正

 可配置PID过滤、PID重映射，PSI/SI信息编辑和同步更新

 支持4套CAS同密

 支持输入、输出信号的实时监测

 支持中英文液晶显示，前面板按键操作和远程网管控制

 高可靠性设计，运行稳定

技术指标

输入ASI5路，DVB标准，BNC接口

输出接口F头，阻抗75Ω

频率范围36-900MHz

调制方式DTMB（载波数 1/3780）

星座模式

4QAM-NR，LDPC0.8、4QAM，LDPC（0.4、0.6、0.8）

16QAM，LDPC（0.4、0.6、0.8）、32QAM，LDPC0.8

64QAM，LDPC（0.4、0.6、0.8）

载波模式单载波、多载波

交织方式240、720

纠错编码BCH/LDPC

数据速率1.5～32Mbps

帧模式420 固定、595 固定、945 固定、420 可变、945 可变

单频网MFNMER＞42dBBER0

输出电平80-110dB

衰减范围0-30dB（0.5dB 步进）

网络管理以太网接口10/100M RJ45

常规特性

尺寸482mm×280mm×44mm

环境0～45℃（工作）；-20～80℃（储存）

电源100VAC-240VAC，50Hz，25W

订购指南

SC-41575×ASI 输入， RF/DTMB 输出
